SMC-111 пневмотестер для проверки цилиндро-поршневой группы бензиновых двигателей.


SMC-111 Пневмотестер

Продажа средств малой диагностики со склада (СПб, Москва, Челябинск, Казань) от производителя, производство и поставки.
Прайс-листы с ценами на оборудование для автосервиса запрашивайте в отделе автосервисного оборудования.


SMC-111 Пневмотестер для проверки цилиндро-поршневой группы бензиновых двигателей.

Цена по запросу.

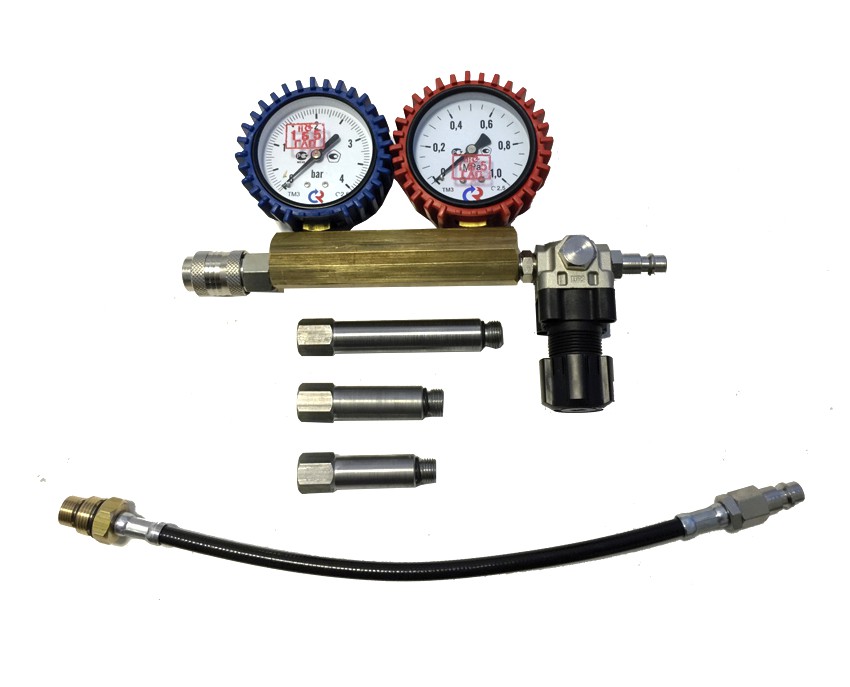

SMC-111 Пневмотестер для проверки цилиндропоршневой группы.

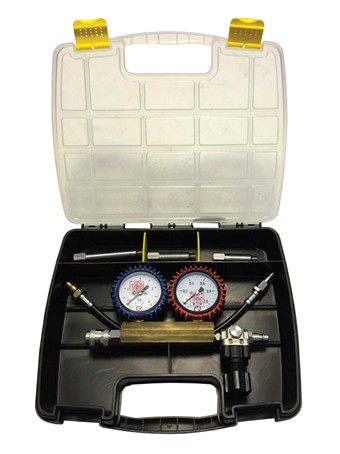

SMC-111 Пневмотестер в кейсе.

SMC-111 пневмотестер предназначен для определения механического состояния цилиндро-поршневой группы, герметичности прокладки головки блока цилиндров, наличие трещин в блоке цилиндров.

Пневмотестер SMC-111 используется на двигателе, снятом с автомобиля.
Работает при наличии компрессора, способного создавать давление 6-11 бар.
Поставляется в кейсе.

Технические характеристики SMC 111:

Габаритные размеры 195×135×70 мм
Масса 0,4 кг
Максимальное выходящее давление пневмокомпрессора 6,5 кгс/см2
Номинальное входящее давление от пневмокомпрессора 4 - 6 кгс/см2
Рабочие пределы регулировки давления 0 - 6 кгс/см2
Рабочий диапазон температур -10°... +40°С


Комплект поставки.

  1. Пневмотестер, 1 шт.
  2. Шланг измерительный, 1 шт.
  3. Адаптер №1, 1 шт.
  4. Адаптер №2, 1 шт.
  5. Адаптер №3, 1 шт.
  6. Органайзер 1 шт.
  7. Инструкция 1 шт.


Модификации:
SMC-111-1, для дизельных двигателей.

Пневмотестер для проверки цилиндропоршневой группы дизельных двигателей.
Работает при наличии компрессора, способного создавать давление 6-11 бар.

Может использоваться для проверки дизельных легковых и грузовых двигателей автомобилей импортного и отечественного производства.

Для обслуживания той или иной категории автомобилей необходимо приобрести соответствующие адаптеры.
Поставляется без адаптеров.


Устройство пневмотестера SMC-111.

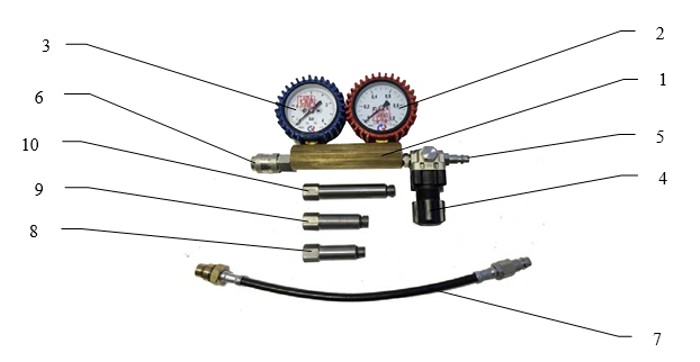

SMC-111 Пневмотестер, схема.

  1. Коллектор манометрический.
  2. Манометр контроля входящего давления (тип ТМ-310P, сертификат RU.C.30.004.A №33358): 0… 6.0/10.0Бар (0… 0.6/1.0МПа)*.
  3. Манометр контроля утечек (тип ТМ-310P, сертификат RU.C.30.004.A №33358): 0… 4.0Бар (0… 0.4МПа)*.
  4. Редуктор входящего давления.
  5. Штуцер подачи сжатого воздуха.
  6. Цанга БРС для подключения измерительного шланга.
  7. Шланг измерительный в сборе со штуцером и адаптером М14х1.25/М18х1.5.
  8. Адаптер №1 (М12х1.25, 65 мм).
  9. Адаптер №2 (М14х1.25, 70 мм).
  10. Адаптер №3 (М14х1.25, 100 мм).
         *  в зависимости от поставленной партии.

Порядок работы.

  • Завести двигатель, прогреть его до рабочей температуры, выключить зажигание.
  • Выкрутить свечи.
  • Установить поршень проверяемого цилиндра в положение верхней мертвой точки (ВМТ). Зафиксировать его в такте сжатия: для автомобилей с РКПП поставить автомобиль на передачу и ручной тормоз; для АКПП удерживать коленчатый вал двигателя специальным стопором или ключом.
  • Подключить шланг (поз.7) пневмотестера к свечному отверстию проверяемого цилиндра, при необходимости используя адаптеры (поз.8-10) из комплекта поставки.
  • Подключить прибор к источнику сжатого воздуха с давлением 4-6 Бар (к магистральному воздухопроводу или пневмокомпрессору) через штуцер (поз.5).
    ВНИМАНИЕ! Во избежание повреждения прибора, перед присоединением к источнику сжатого воздуха убедитесь, что регулятор редуктора давления (поз.4) повёрнут в направлении против часовой стрелки до упора (к символу «–» на регуляторе)
  • Поворотом регулятора редуктора давления (поз.4) в направлении по часовой стрелке установить на манометре контроля входящего давления (поз.2) значение в диапазоне от 4 до 6 Бар.
  • Подсоединить шланг измерительный (поз.7) штуцером к цанге БРС (поз.6) пневмотестера
  • Со шкалы манометра контроля утечек (поз.3) снять показания.
    ВНИМАНИЕ! Перед отсоединением компрессионного шланга, во избежание повреждения прибора, необходимо уменьшить давление сжатого воздуха поворотом регулятора редуктора давления (поз.4) в направлении против часовой стрелки до упора (к символу «–» на регуляторе)

Оценка показаний прибора.

Даже при минимальном износе цилиндров, в силу наличия конструктивных зазоров, всегда имеется определенная утечка воздуха. Тем не менее на исправном двигателе стрелка на манометре контроля утечек (поз. 3) должна показывать снижение давления не более, чем на 15-30% от первоначально установленного. Очень важна разница показаний по всем цилиндрам, допустимая в пределах 10-15%.
В случае если пневмотестер показал высокое значение утечки (более 70 % от первоначально установленного), имеет смысл определить её причину.

Для этого следует:
  1. Открыть крышку радиатора (расширительного бачка), маслозаливной горловины, вынуть масляный щуп, снять крышку воздушного фильтра (для карбюраторных двигателей) или отсоединить входной патрубок впускного коллектора
  2. Установить с помощью редуктора (поз.4) значение входящего давления на манометре (поз.2) 6 Бар.

Показания манометра утечки (поз.3) в этом случае не имеют значения.



Причина повышенной утечки определяется либо по шуму входящего воздуха, либо визуально:
  • Выход воздуха из маслозаливочного отверстия (гнезда щупа) свидетельствует о негерметичности пары: цилиндр-поршень.
  • Выход воздуха из выходного патрубка впускного коллектора (входной горловины карбюратора) свидетельствует о негерметичности или прогаре в паре: впускной клапан - седло клапана.
  • Выход воздуха из глушителя свидетельствует о негерметичности или прогаре в паре: выпускной клапан - седло клапана.
  • Выход воздуха из соседнего свечного отверстия свидетельствует о негерметичности или прогаре прокладки ГБЦ (в некоторых случаях о трещине в блоке цилиндров)
  • Воздушные пузырьки в расширительном бачке или радиаторе свидетельствуют о негерметичности или прогаре прокладки ГБЦ или о трещине в ГБЦ или самом блоке цилиндров.
    Не исключена возможность сочетания двух и более неисправностей. Более точную причину повышенной утечки можно определить при разборке двигателя.
