Компрессометр SMC-104 для дизельных двигателей легковых автомобилей.

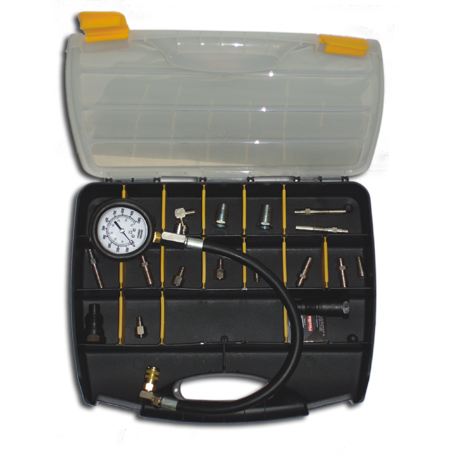

Компрессометр SMC-104 применяется для определения состояния деталей цилиндропоршневой группы дизельных двигателей легковых автомобилей. Измерение компрессии может проводиться через свечные отверстия свечей накаливания или через установочные отверстия форсунок. Комплектуется 12-ю адаптерами, для подключения компрессометра, с различными резьбами, механическим манометром, диаметром 63 мм.

Адаптеры устанавливаются на головке блока цилиндров двигателя в отверстия для топливных форсунок (вместо форсунок) или в отверстия для свечей накаливания (вместо свечей).
Для обеспечения точности измерений и предотвращения поломок при установке адаптеров не допускайте попадания посторонних предметов, грязи, стружки и др. на присоединительные поверхности, резьбу и в отверстия.

  Порядок проведения теста.

1.   Убедитесь в том, что АКБ заряжена, стартер исправен.
2.   Количество масла в двигателе должно соответствовать уровню.
3.   Выверните топливные форсунки или свечи накаливания.
4.   Установите на место форсунки или свечи накаливания соответствующий адаптер, закрепите его тем же способом, что и форсунку (или свечу). Исключите возможность негерметичного соединения.
5.   Подключите к адаптеру манометр.
6.   С помощью стартера сделайте несколько оборотов коленвала (5-10 оборотов).
7.   После замера и снятия показаний сбросьте давление на манометре с помощью кнопки.
8.   Для замера компрессии в остальных цилиндрах повторите п.п. 4,5,6,7.

 Показания измерений сравните с рекомендациями и требованиями завода-изготовителя данного двигателя.

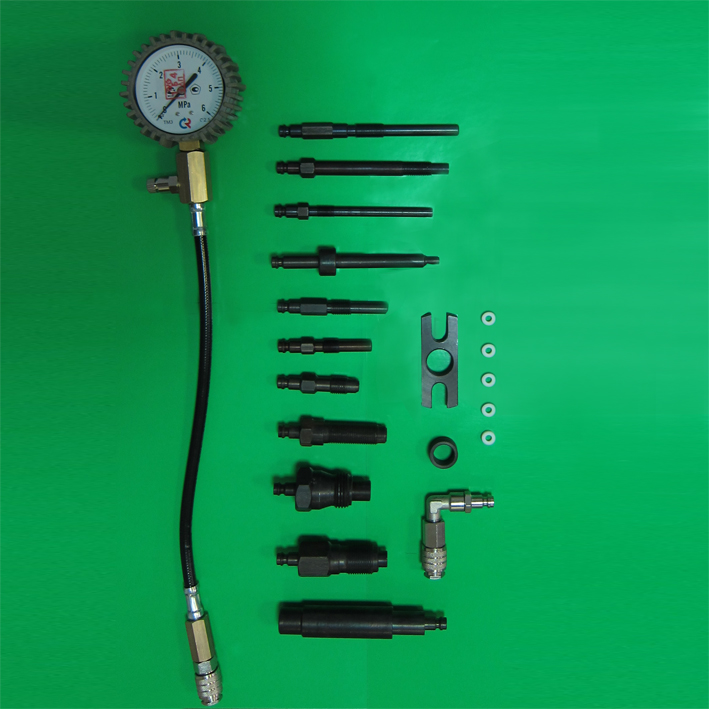

Перечень адаптеров компрессометра SMC104.

№ п/п	Иллюстрация	Описание	Примечание
104-1		Манометр в сборе от 0 до 60 бар
104-2		Адаптер с наружной резьбой М14х1,25 длина 72 мм	для свечного отверстия*
104-3		Адаптер с наружной резьбой М10х1,25 дина 115 мм
104-4		Адаптер М10х1,25 длиной 74 мм
104-5		Адаптер М12х1,25 длина 55 мм
104-6		Адаптер М24х2 длина 65 мм	для отверстия форсунки*
104-7		Адаптер М 20х1,5 длиной 75 мм
104-8		Адаптер М10х1 длина 120 мм	для свечного отверстия*
104-9		Адаптер М10х1 длина 87 мм
104-10		Адаптер М10х1 длина 63 мм
104-11		Адаптер без резьбы длиной 112 мм (используется вместе с пластиной 104-11)
104-12		Адаптер безрезьбовой	1 шт.
104-13		Г-образный переходник
104-14		Пластина(длина 63.5, ширина 25, D17)
104-15		Шайба тефлоновая (5 шт.)
		Шайба медная

  * Требует непосредственного уточнения перед установкой на двигатель. В таблице приведены лишь общие данные.

Предназначен для использования на автомобили следующих марок: BMW, MERCEDES-BENZ, CARBODIES, CITROEN, DACIA, DIAHATSU, FIAT, FORD, HOLDEN, ISUZU, LAND ROVER, LAYLAND/DAF, MAZDA, MISUBISHI, NISSAN, OPEL, PEGEOT, RENAULT, ROVER, SEAT, TOYOTA, VAUXHALL, VOLKSWAGEN, VOLVO
