Консоли потолочные поворотные и поворотно-подъемные серии ОЗОН МК-НД.
Потолочные консоли
Продажа потолочных поворотных медицинских консолей ОЗОН со склада (СПб, Москва, Челябинск, Казань) от производителя.
Прайс-листы с ценами на поворотные и подъемно-поворотные консоли МК-НД запрашивайте в отделе электрооборудования.

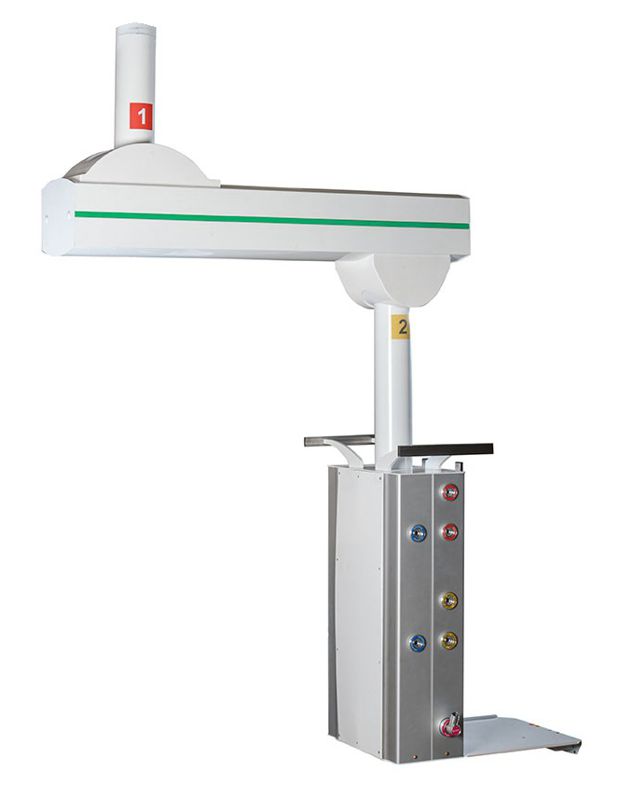

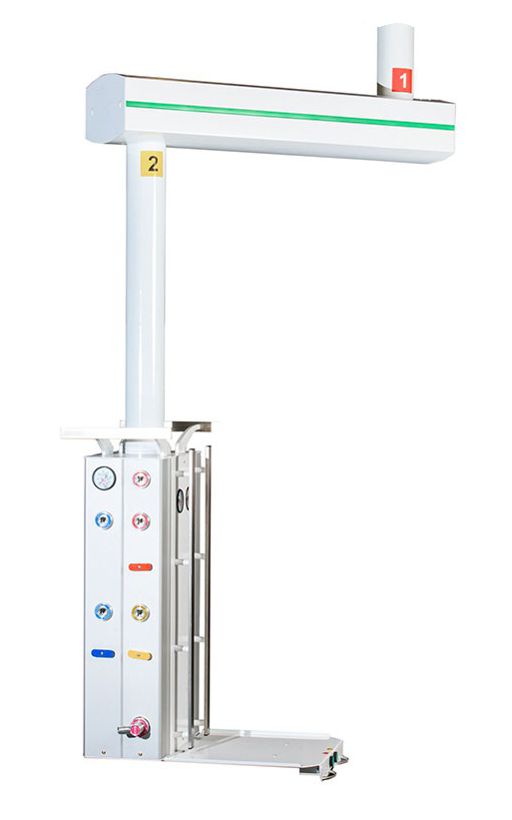

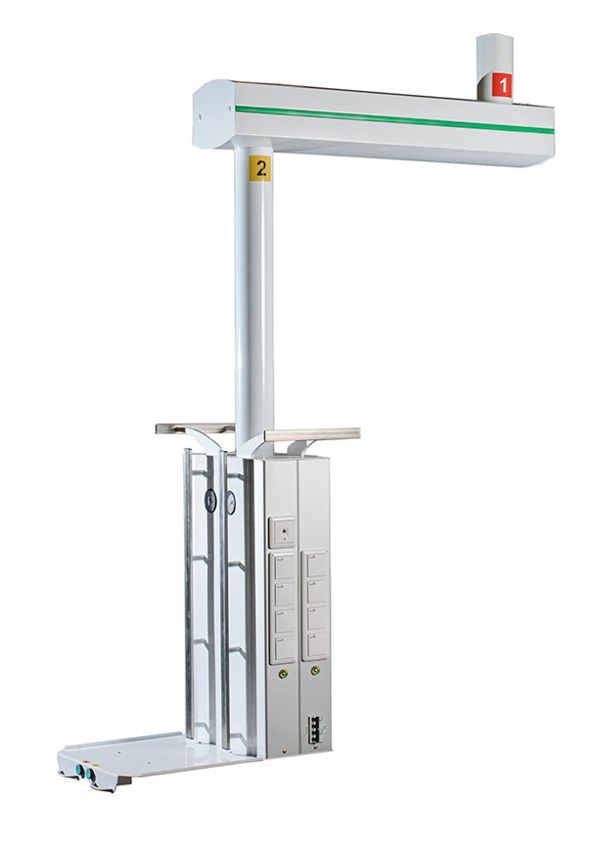

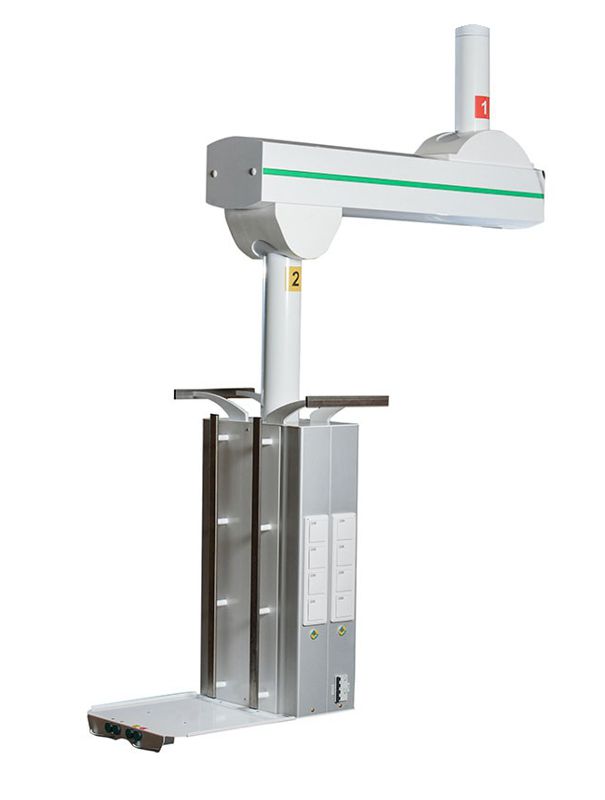

Потолочные консоли с поворотным и подъемно-поворотным механизмом.
    |
Консоль с потолочным креплением является мощной мобильной платформой, позволяющей обеспечить подвод и подключение для всех типов медицинских газов, линий энергоснабжения и информационных магистралей. Одновременно для размещения медицинского оборудования консоль снабжена комплектом полок, рельсов и кронштейнов.
При выборе консоли необходимо определить ее конфигурацию и состав. Как выбрать медицинскую консоль?
При заказе необходимо указывать высоту потолков палаты и высоту подвеса. Примеры внешнего вида и комплектации консолей.Типовые консоли с потолочным креплением.
|

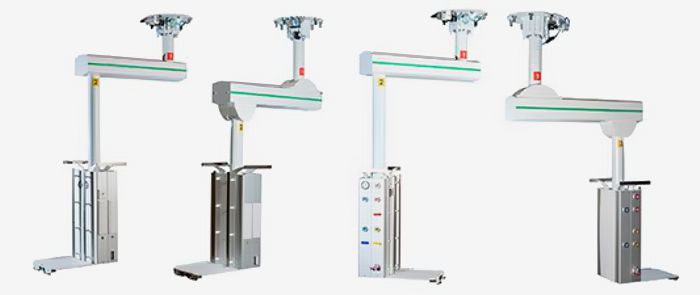

Виды консолей с потолочным креплением.
По типу опоры:
По целевому назначению:
|
По типу модуля источника:
|
|
Примеры внешнего вида и комплектации консолей.
|

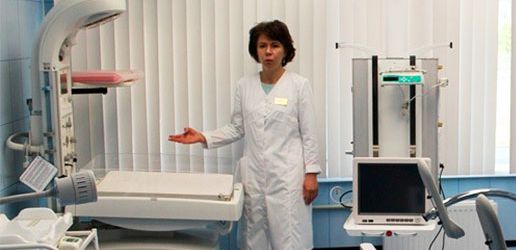

МК-НД-800 с одноплечевым поворотным потолочным креплением в составе:
|
|
|
|

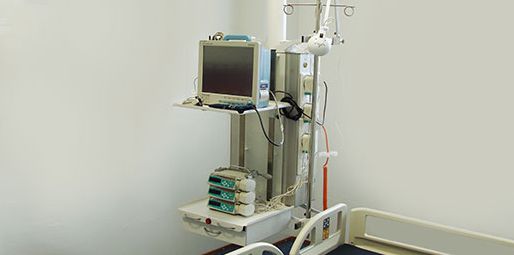

МК-НД-800 с потолочным креплением на опоре-колонне в составе:
|
|
|
|

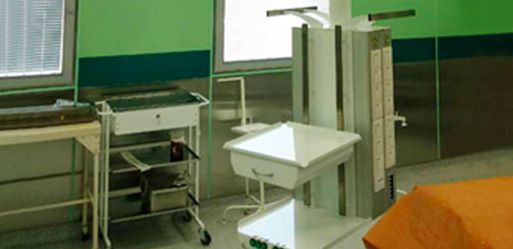

МК-НД-1200 с двухплечевым потолочным креплением в составе:
|
|
|
|

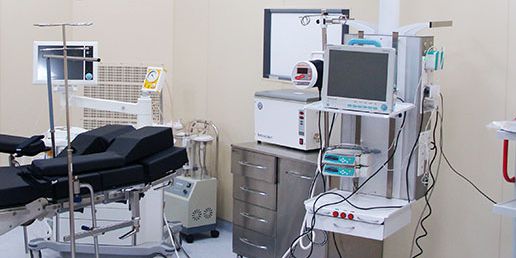

МК-НД-800 с двухплечевым потолочным креплением в составе:
|
|
|
|

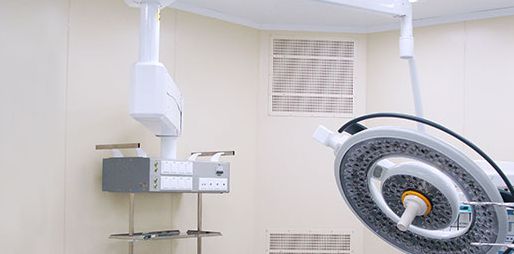

МК-НД-800 с двухплечевым потолочным креплением в составе:
|
|
|
|

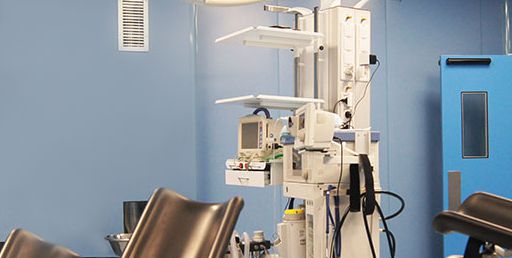

МК-НД-1600 с двухплечевым потолочным креплением в составе:
|
|
|
|
в составе:
|
|
|
Типовые консоли с потолочным креплением.
| Наименование | Приборный модуль |
Газовый клапан | Электрические розетки |
Рельс для навесного оборудования |
Потолочная опора |
Полка | Тормозное устройство |
| Консоль МК-НО-800 с потолочным креплением на опоре-колонне |
Приборный модуль — квадратный со стороной 500 мм | Блок из 4-х газовых клапанов | 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, клеммами заземления DIN, автоматическими предохранителями | 2 горизонтальных рельса для навесного оборудования | Длина по запросу |
Верхняя поверхность в виде полки с отбортовкой | — |
| Консоль МК-НД-800 с потолочным креплением на опоре-колонне и вертикальным модулем |
Поворотный приборный модуль вертикальный высотой 800 мм | Блок из 4-х газовых клапанов | 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, клеммами заземления DIN, автоматическими предохранителями | 4 крепёжных рельса для навесного оборудования (2 вертикальных, 2 горизонтальных) |
Длина по запросу |
— | |
| Консоль МК-НД-800 с потолочным креплением на опоре-колонне и горизонтальным модулем | Поворотный приборный модуль горизонтальный длиной 800 мм | Блок из 4-х газовых клапанов | 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, клеммами заземления DIN, автоматическими предохранителями | 2 крепёжных рельса для навесного оборудования (4 вертикальных, 2 горизонтальных) |
Длина по запросу | Две подвесные приборные полки | — |
| Консоль МК-НД-800 с одноплечевым поворотным потолочным креплением и вертикальным модулем | Поворотный приборный вертикальный высотой 800 мм | Блок из 4-х газовых клапанов | 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, клеммами заземления DIN, автоматическими предохранителями | 4 крепёжных рельса для навесного оборудования (2 вертикальных, 2 горизонтальных) |
— | Фиксированная полка для навесного оборудования (нагрузка 70кг) | Пневматическое (электрическое) тормозное устройство на каждую ось с кнопкой отключения тормоза на фиксированной приборной полке |
| Консоль МК-НД-800 с одноплечевым поворотным потолочным креплением и вертикальным модулем | Поворотный приборный модуль вертикальный высотой 1600 мм | Блок из 4-х газовых клапанов | 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, клеммами заземления DIN, автоматическими предохранителями | 6 крепёжных рельса для навесного оборудования (4 вертикальных, 2 горизонтальных) |
— | 2 фиксированные полки для навесного оборудования (нагрузка 70+100кг) | Пневматическое (электрическое) тормозное устройство на каждую ось с кнопкой отключения тормоза на фиксированной приборной полке |
| Консоль МК-НД-800 с двухплечевым поворотным потолочным креплением и вертикальным модулем | Поворотный приборный модуль вертикальный высотой 800 мм. | Блок из 4-х газовых клапанов | 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, клеммами заземления DIN, автоматическими предохранителями | 4 крепёжных рельса для навесного оборудования (2 вертикальных, 2 горизонтальных) |
— | Фиксированная полка для навесного оборудования (нагрузка 70кг) | Пневматическое (электрическое) тормозное устройство на каждую ось с кнопкой отключения тормоза на фиксированной приборной полке |
| Консоль МК-НД-800 с одноплечевым подъемно-поворотным потолочным креплением и вертикальным модулем | Перемещение приборного модуля по вертикали – 500 мм; поворотный приборный модуль вертикальный высотой 800 мм. | Блок из 4-х газовых клапанов | 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, клеммами заземления DIN, автоматическими предохранителями | 4 крепёжных рельса для навесного оборудования (2 вертикальных, 2 горизонтальных) |
— | Фиксированная полка для навесного оборудования (нагрузка 70кг) | Пневматическое (электрическое) тормозное устройство на каждую ось с кнопкой отключения тормоза на фиксированной приборной полке |
| Консоль МК-НД-800 с двухплечевым подъемно-поворотным потолочным креплением и вертикальным модулем | Поворотно-подъёмное плечо – 800 мм; перемещение приборного модуля по вертикали – 500 мм; поворотный приборный модуль вертикальный высотой 800 мм. |
Блок из 4-х газовых клапанов | 2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, клеммами заземления DIN, автоматическими предохранителями | 4 крепёжных рельса для навесного оборудования (2 вертикальных, 2 горизонтальных) |
— | Фиксированная полка для навесного оборудования (нагрузка 70 кг) | Пневматическое (электрическое) тормозное устройство на каждую ось с кнопкой отключения тормоза на фиксированной приборной полке |
Как выбрать медицинскую консоль?
Медицинские консоли с потолочным креплением применяются в хирургических, реанимационных, родовых палатах, в интенсивной терапии и других кабинетах, где важен круговой доступ к зоне пациента.
При выборе консоли необходимо определить ее конфигурацию и состав.
Конфигурация консоли с потолочным креплением зависит от организации рабочего места специалиста в зоне пациента:
- Количества свободного пространства.
- Расстояния до стен.
- Рабочего ракурса консоли.
- Наличия/отсутствия чистового потолка.
- Высоты чистового потолка.
- Высоты операционного стола.
- Высоты и положения плечей операционного светильника.
- Количества предполагаемого навесного оборудования, инфузоматов, мониторов.
Свободное пространство и расстояние до стен дает возможные длины плечей консоли.
- Для одноплечевых консолей предпочитают длины (по осям) 800 или 600 мм — комфортное расстояние движения рабочей зоны.
- Для консолей с двойным поворотным плечом предпочитают длины 800х800 мм, 800х600 мм или 600х400 мм.
Следует понимать, что консоль с потолочным креплением с одинарным плечом предоставляет специалисту круговую зону положения секции источников (с радиусом разворота равным длине плеча). А крепление с двойным плечом увеличивает доступный радиус за счет «раскрывания» обоих частей плеча и, в тоже время, складывание плечей «под себя» позволяет работать внутри зоны.
Высота чистового потолка и высота операционного стола задают тип плеча консоли и высоту секции источников.
- Типовое расстояние от пола до секции источников соответствует прохождению консоли над операционным столом и составляет 800 или 850 мм.
- Верхняя часть плеча консоли должна быть не ближе 50 мм от чистового потолка по санитарным соображениям.
- Нижняя часть плеча консоли должна быть не ниже 2000 мм от пола для предотвращения случайных задеваний головами при прохождении под плечом.
- Между секцией источников и нижней частью плеча желательно наличие не менее 300 мм для размещения на рельс капельниц.
- Консоль не должна пересекаться в рабочей зоне с операционным светильником для исключения повреждений последнего.
- Двойное плечо имеет высоту в 2,5 раза большую, чем одинарное и требует больше места по вертикали.
- Подъемное плечо (с лифтом) имеет ход +/-250 мм от горизонтального положения и не должно что-либо задевать в крайних точках.
Исходя из вышеуказанного выбирают высоту секции источников.
- Как правило, предпочитают источники высотой 600, 800, 1000 или 1200 мм. Источники 1600 мм в силу большой высоты выбирают исходя из расстояния от пола до секции – 150 мм.
- Двойное поворотное плечо или подъемно-поворотное плечо выбирают при высотах чистового потолка не менее 2,5 м.
- Двойное подъемно-поворотное плечо выбирают при высотах чистового потолка не менее 3 м.
Следует понимать, что вертикальный тип источников может нести больше приборных полок и лучше адаптирован к анестезии. В то время как горизонтальный тип источников снабжен привычными для хирургов широкими полками из нержавеющей стали. Но в целом градация условна.
Тормозной механизм.
Тормозной механизм предпочитают пневматический.
Электрический тормозной механизм выбирают при отсутствии сжатого воздуха.
Состав консоли с потолочным креплением определяется:
- Целевым назначением консоли.
- Количеством электропотребителей.
Для хирургической консоли необходимы:
- Газовые клапаны: кислород, сжатый воздух, вакуум.
- Не менее двух полок и капельница.
Для анестезиологической консоли необходимы:
- Газовые клапаны: кислород, закись азота/углекислый газ, сжатый воздух, вакуум, AGSS/эжектор.
- Место для размещения инфузионных насосов (штатив) и капельница.
Рекомендуемое количество электрических розеток — не менее 12 (по сертификационным причинам).
Более подробная информация о составе консоли указывается в спецификации или опросном листе при заказе.
