Настенные однорядные, двухрядные консоли МК-НД

Медицинские консоли МК-НО-800, МК-НД-800, МК-НД-1200, МК-НД-1600, МК-НД-2000 с настенным креплением используются при расположении места лечения пациента в непосредственной близости от стены.

При выборе консоли предпочитают горизонтальную ориентацию, типовые длины 800, 1200, 1600 или 2000 мм, одинарную или двойную рядность. Конкретная длина консоли выбирается из стандартного ряда исходя из количества розеток, газовых клапанов и навесного оборудования.

Подробная информация о составе консоли указывается в спецификации или опросном листе при заказе.

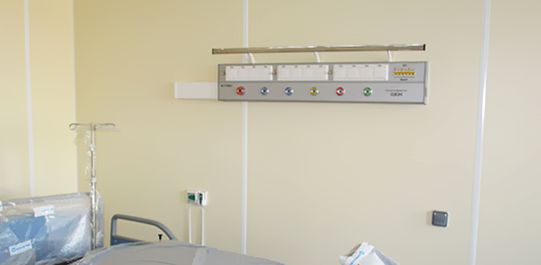

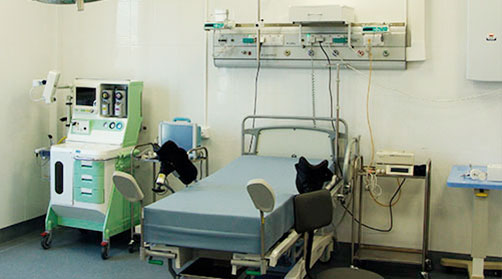

Примеры внешнего вида консолей с настенным креплением.

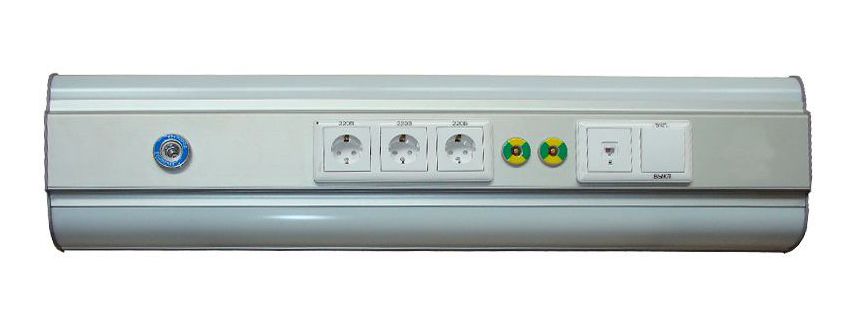

Типовые консоли серии «ОЗОН» с настенным креплением.

Виды консолей с настенным креплением.

По ориентации:

• Горизонтальные.

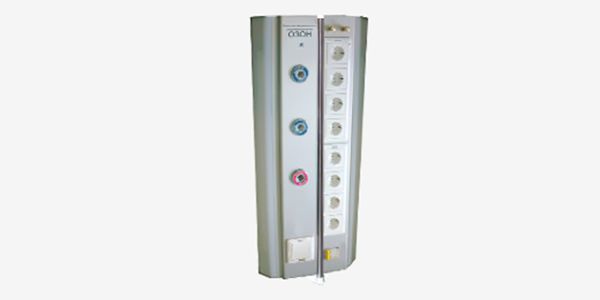

• Вертикальные.

Как выбрать консоль?

В общие палаты стационара
на каждое койко-место обычно устанавливают консоли длиной 800-1600 мм в минимальной комплектации:

• Состав газовой секции – 1-2 клапана (кислород+сжатый воздух или кислород+вакуум).
• Состав электрической секции – 2-4 розетки, 1 DIN клемма уравнивания, кнопка вызова персонала РИНГ-КВ. Часто ставят светильники верхнего и нижнего света.
• При наличии навесного оборудования – применяют рельс.

В процедурные, перевязочные, предоперационные палаты
обычно устанавливают консоли длиной 1200-1600 мм в расширенной комплектации:

• Состав газовой секции – 4-6 клапанов (2 клапана кислород+сжатый воздух+вакуум). Часто добавляют закись азота или углекислый газ в комплекте с AGSS или эжектором.
• Состав электрической секции – 8-12 розеток, 4-6 DIN клемм уравнивания потенциалов, кнопка вызова персонала РИНГ-КВ.
• Для установки навесного оборудования – рельс.

• Газовый клапан.
• 4 электрические розетки.
• Зажим уравнивания потенциалов.
• Зажим заземления.
• Автоматический выключатель.

• 4 газовый клапанов + AGSS.
• 3 блока по 4 электрические розетки.
• 3 зажима уравнивания потенциалов.
• 3 автоматических выключателя.
• Рельс для навесного оборудования.

• 5 газовых клапанов.
• Эжектор.
• 2 блока по 4 электрические розетки.
• 2 автоматических выключателя.
• 2 DIN-клеммы заземления.
• РИНГ-Ш.
• Светильник общего освещения (верхний).
• Светильник нижнего освещения.
• Рельс для навесного оборудования.

• 2 газовых клапана.
• 4 электрических розетки.
• 1 автоматический выключатель.
• Светильник общего освещения (верхний).
• Светильник-ночник.
• Светильник нижнего освещения.
• Выключатель светильников.
• РИНГ-Ш.

• 3 газовых клапана.
• Электрических розеток.
• 1 автоматический выключатель.
• 2 светильника общего освещения.
• Светильник нижнего освещения.
• Выключатель светильников.
• Вертикальное расположение.

Наименование

Длина

Газовый
клапан

Электрические
розетки

Зажим
уравнивания
потенциалов

Рельс для
навесного
оборудования

Освещение

Клемма
уравнивания
потенциалов
DIN

Консоль двухрядная
МК-НД-2000

2000 мм

Блок из 4-х быстро-разъемных газовых клапанов

2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, зажимами заземления, автоматическими предохранителями

+

2000 мм

—

—

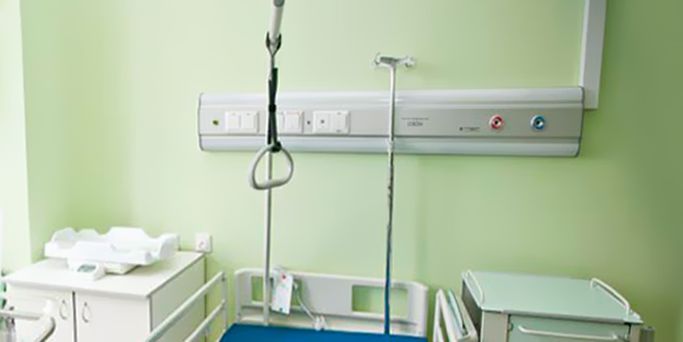

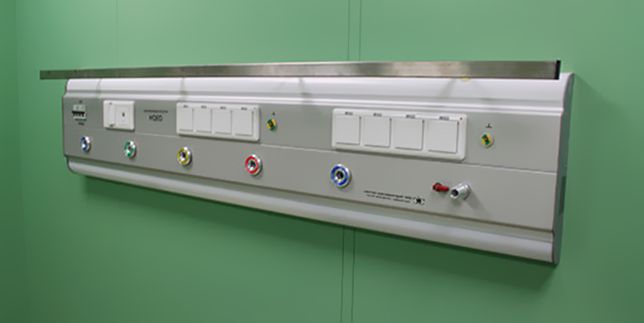

Консоль двухрядная
МК-НД-1600

1600 мм

Блок из 2-х газовых клапанов

2 блока электрических розеток по 4 розетки каждый с индикаторами наличия электропитания в сети, зажимами заземления, автоматическими предохранителями

+

1600 мм

—

—

Консоль двухрядная
МК-НД-1200

1200 мм

Блок из 2-х газовых клапанов

Блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем

+

1200 мм

—

—

Консоль двухрядная
МК-НД-800

800 мм

Блок из 2-х газовых клапанов

Блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем

+

800 мм

—

—

Консоль однорядная
МК-НО-800 удлиненная

1200 мм

Блок из 2-х газовых клапанов

Блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем

+

1200 мм

—

—

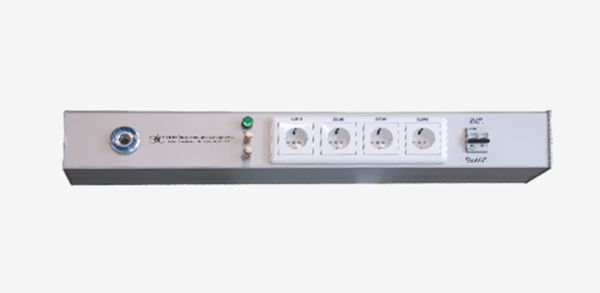

Консоль однорядная
МК-НО-800

800 мм

Блок из 2-х газовых клапанов

Блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем

+

800 мм

—

—

Консоль однорядная
МК-НО-800

800 мм

1 газовый клапан

Блок из 4 электрических розеток с индикатором наличия электропитания в сети, зажимом заземления, автоматическим предохранителем

+

800 мм

—

—

Консоль
МК-НД-800 световая

800 мм

1 газовый клапан

Блок из 2-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный LED светильник – верхний/нижний с выключателем

+

Консоль
МК-НД-800 световая

800 мм

1 газовый клапан

Блок из 2-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный светильник – верхний/нижний с выключателем

+

Консоль
МК-НД-1200 световая

1240 мм

1 газовый клапан

Блок из 4-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный светильник – верхний/нижний с выключателем

+

Консоль
МК-НД-800 световая

800 мм

1 газовый клапан

Блок из 2-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный LED светильник – верхний с выключателем;

встроенный LED светильник – нижний с выключателем

+

Консоль
МК-НД-800 световая

800 мм

1 газовый клапан

Блок из 2-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный светильник – верхний с выключателем; встроенный светильник – нижний с выключателем

+

Консоль
МК-НД-1200 световая

1240 мм

1 газовый клапан

Блок из 4-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный светильник – верхний с выключателем; встроенный светильник – нижний с выключателем

+

Консоль
МК-НД-800 с дополнительной приборной секцией

800 мм

Блок из 2-х газовых клапанов

Блок из 4-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный светильник – верхний с выключателем; встроенный светильник – нижний с выключателем

+

Консоль
МК-НД-1200 с дополнительной приборной секцией

1240 мм

Блок из 3-х газовых клапанов

Блок из 4-х электрических розеток с индикатором наличия электропитания в сети

—

—

Встроенный светильник – верхний с выключателем; встроенный светильник – нижний с выключателем

+

Настенная однорядная консоль серии «ОЗОН»
МК-НД-800-АЛ.

Настенные медицинские консоли используются при расположении места лечения пациента в непосредственной близости от стены. При широкой функциональности навесные консоли требуют минимум усилий и конструкций при установке.
Перед монтажом консоли необходимо обратить внимание на несущую способность стен, т.к. пациент может опереться на консоль или опорный рельс и существенно превысить паспортный вес установки. Магистрали медицинских газов и электрические линии прокладываются к консоли через внешние закрытые кабельные каналы или канал в стене.

Различают типовые комплектации консолей: «палатная», «операционная», «реанимационная», «анестезиологическая».

Консоль однорядная серии «ОЗОН» МК-НО-800У-АЛ (800х110х80), МК-НО-1600 (1600х110х80)
предназначена для оперативного подключения мед. оборудования к газовым магистралям и сети электроснабжения.
Состав: 2 газовых клапанов, 1 блок х 4 эл. розетки. Навесное исполнение.

Стандартная комплектация:

• длина на 1 койко-место 800 мм (на 2 койко-места 1600 мм);
• блок из 2-х газовых клапанов;
• блок из 4-х эл. розеток с индикатором наличия электропитания в сети и клеммой заземления;
• автоматический предохранитель на сетевое питание;
• крепежный рельс по всей длине консоли для размещения навесного оборудования.

Консоль однорядная серии «ОЗОН» МК-НО-800-АЛ (800х110х80)
предназначена для оперативного подключения мед. оборудования к газовым магистралям и сети электроснабжения.
Состав: 2 газовых клапанов, 1 блок х 4 эл. розетки. Навесное исполнение.

Стандартная комплектация:

• длина на 1 койко-место 800 мм;
• блок из 2-х газовых клапанов;
• блок из 4-х эл. розеток с индикатором наличия электропитания в сети и клеммой заземления;
• автоматический предохранитель на сетевое питание;
• крепежный рельс по всей длине консоли для размещения навесного оборудования.

Консоль однорядная серии «ОЗОН» МК-НО-800-АЛ (800х110х80)
предназначена для оперативного подключения мед. оборудования к газовым магистралям и сети электроснабжения.
Состав: 1 газовый клапан, 1 блок х 6 эл. розеток. Навесное исполнение.

Стандартная комплектация:

• длина на 1 койко-место 800 мм;
• 1 газовый клапан;
• блок из 6-и эл. розеток с индикатором наличия электропитания в сети и клеммой заземления;
• автоматический предохранитель на сетевое питание;
• крепежный рельс по всей длине консоли для размещения навесного оборудования.

Консоль двухрядная серии «ОЗОН» МК-НД-2000-АЛ (2000х220х80 мм)
предназначена для оперативного подключения мед. оборудования к газовым магистралям и сети электроснабжения.
Состав: 4 газовых клапана, 2 блока х 4 эл. розетки. Навесное исполнение.

Стандартная комплектация:

• длина на одно койко-место - 2000мм;
• блок из 4-х быстроразъемных газовых клапанов;
• 2 блока по 4 эл. розетки с индикаторами наличия электропитания в сети и клеммами заземления;
• блок из 2-х автоматических предохранителей на сетевое питание;
• крепежный рельс по всей длине консоли для размещения навесного оборудования.

Консоль двухрядная серии «ОЗОН» МК-НД-1600-АЛ (1600х220х80 мм)
предназначена для оперативного подключения мед. оборудования к газовым магистралям и сети электроснабжения.
Состав: 4 газовых клапана, 2 блока х 4 эл. розетки. Навесное исполнение.

Стандартная комплектация:

• длина на одно койко-место - 1600 мм;
• блок из 4-х газовых клапанов;
• 2 блока по 4 эл. розетки с индикаторами наличия электропитания в сети и клеммами заземления;
• блок из 2-х автоматических предохранителей на сетевое питание;
• крепежный рельс по всей длине консоли для размещения навесного оборудования.

Консоль двухрядная серии «ОЗОН» МК-НД-800-АЛ (800х220х80 мм)
предназначена для оперативного подключения мед. оборудования к газовым магистралям и сети электроснабжения.
Состав: 4 газовых клапана, 1 блок х 4 эл. розетки. Навесное исполнение.

Стандартная комплектация:

• длина на одно койко-место - 800 мм;
• блок из 4-х газовых клапанов;
• блок из 4-х эл. розеток с индикатором наличия электропитания в сети и клеммой заземления;
• автоматический предохранитель на сетевое питание;
• крепежный рельс по всей длине консоли для размещения навесного оборудования.

Консоль двухрядная МК-НД-1600-ВР-АЛ (1600х220х80 мм) настенная вертикальная
предназначена для оперативного подключения мед. оборудования к газовым магистралям и сети электроснабжения в условиях ограниченного свободного места на стене палаты.

Состав: 4 газовых клапана, 2 блока х 4 эл. розетки.
Навесное исполнение.

Стандартная комплектация:

• высота - 1600 мм;
• блок из 4-х газовых клапанов;
• 2 блока электрических розеток по 4 розетки, с индикаторами наличия электропитания в сети и клеммами заземления;
• блок из 2-х автоматических предохранителей на сетевое питание;
• крепежный рельс по всей высоте консоли для размещения навесного оборудования.

Консоль двухрядная МК-НД-800-ВР-АЛ (800х220х80 мм) настенная вертикальная
предназначена для оперативного подключения мед. оборудования к газовым магистралям и сети электроснабжения в условиях ограниченного свободного места на стене палаты.

Состав: 2 газовых клапана, 1 блок х 4 эл. розетки.
Навесное исполнение.

Стандартная комплектация:

• высота - 800 мм;
• блок из 2-х газовых клапанов;
• 1 блок из 4-х электрических розеток, с индикатором наличия электропитания в сети и клеммами заземления;
• автоматический предохранитель на сетевое питание;
• крепежный рельс по всей высоте консоли для размещения навесного оборудования.
