Газовые клапаны.

Системы отвода наркозных газов.

Клапанные системы ОЗОН.

Клапанная система AirMotor.

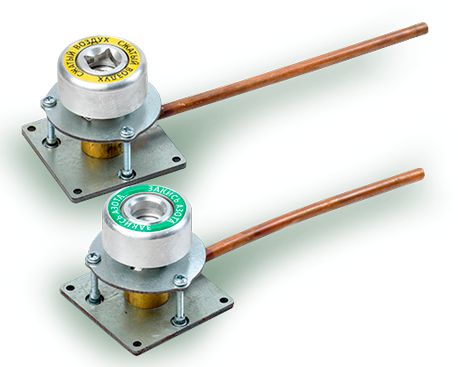

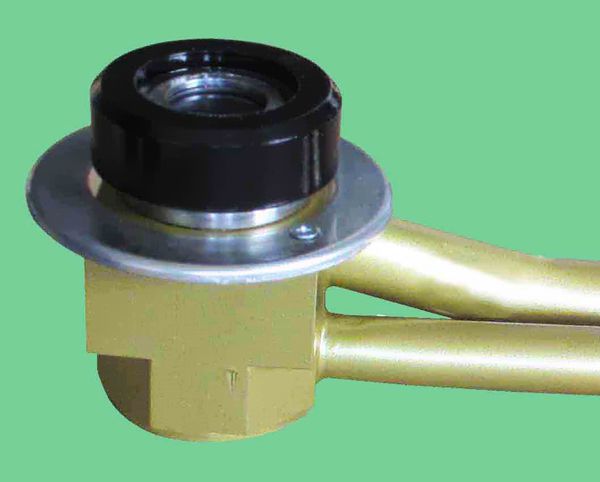

Газовые клапаны для подключения медицинского оборудования.

Включение / выключение газового клапана.

Включение штекера быстроразъемного газового клапана выполняется в 2 этапа:

1. Штекер устанавливается в клапан до 1-го щелчка и тем самым переводится в состояние готовности к работе. При этом штекер зафиксирован в клапане, но газ не подается.
2. Штекер устанавливается в клапан до 2-го щелчка и переходит в рабочее состояние. При этом происходит открытие запорного элемента клапана, и штекер подключается к газовой магистрали.

Примечание: практически включение штекера выполняется в одно движение.

Отключение штекера от газовой магистрали производится нажатием на кольцо вокруг быстроразъемного клапана.

Для исключения ошибочного подключения оборудования к газовым магистралям штекеры быстроразъемных газовых клапанов по DIN 13260-2 имеют две ступени кодировки: форма ключа замка и форма носика (штуцера). При несовпадении любой из ступеней штекер либо не входит в клапан, либо не фиксируется.

Маркировка.

Согласно требованиям ГОСТ газовые клапаны должны иметь буквенно-цветовую маркировку.

Буквенно-цветовая маркировка газов в РФ:

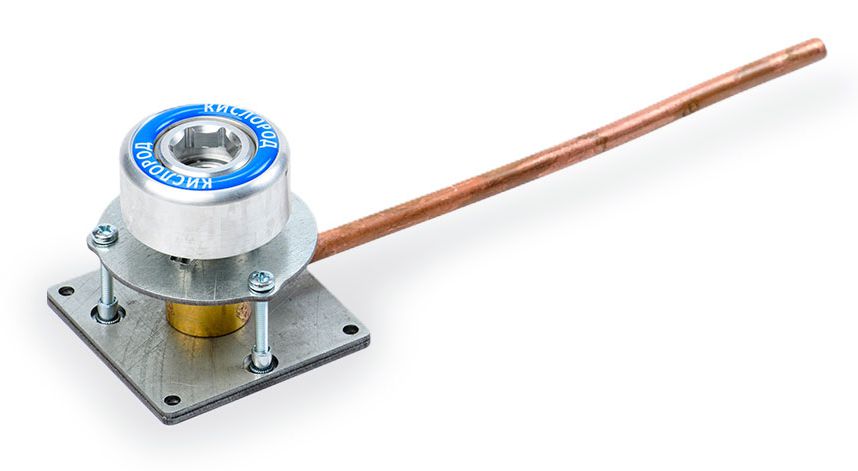

• Кислород – белые буквы на голубом фоне.
• Сжатый воздух – черные буквы на желтом фоне.
• Вакуум – белые буквы на красном фоне.

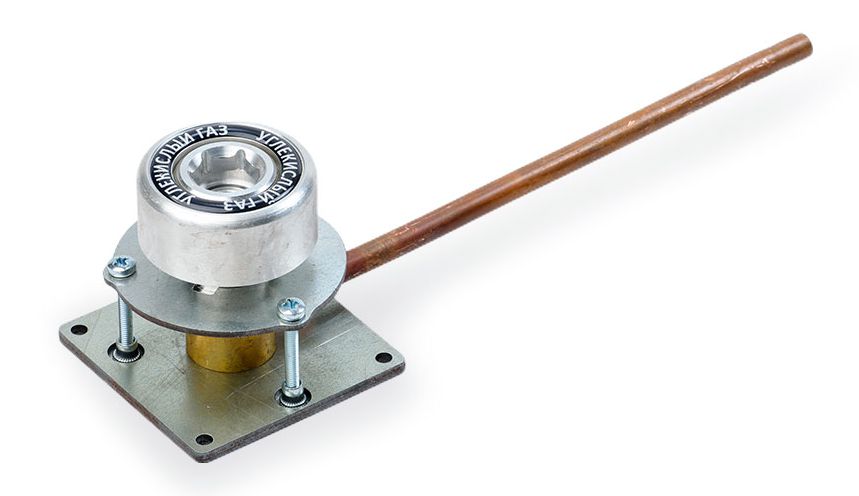

• Углекислый газ – белые буквы на черном фоне.
• Закись азота – белые буквы на зеленом фоне.
• AGSS – белые буквы на малиновом фоне.

Европейская буквенно-цветовая маркировка отлична от требований в РФ, ее применение может вызвать вопросы со стороны газовой службы.

Ключевые комбинации штекеров газа.

Системы отвода наркозных газов.

Эксплуатация эжекционной системы.

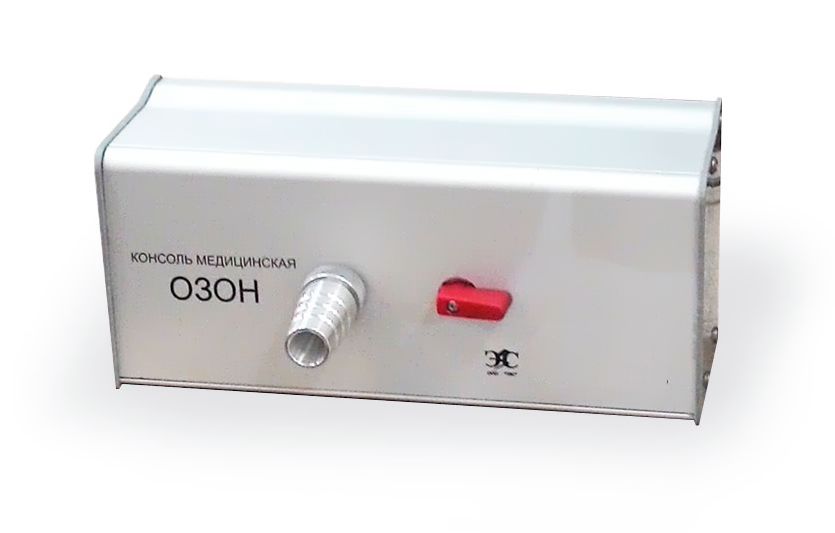

Эжекционная система технически проще AGSS, устанавливается в медицинскую консоль или выполняется отдельным модулем.

• Шланг маски пациента надевается на «елочку» эжектора.
• Включение эжектора и регулировка расхода осуществляется поворотом красной рукояти.
• Дополнительную регулировку можно осуществлять поворотом кольца на «елочке».

Габариты модуля эжекционной системы (ШхВхГ): 300х110х82 мм.

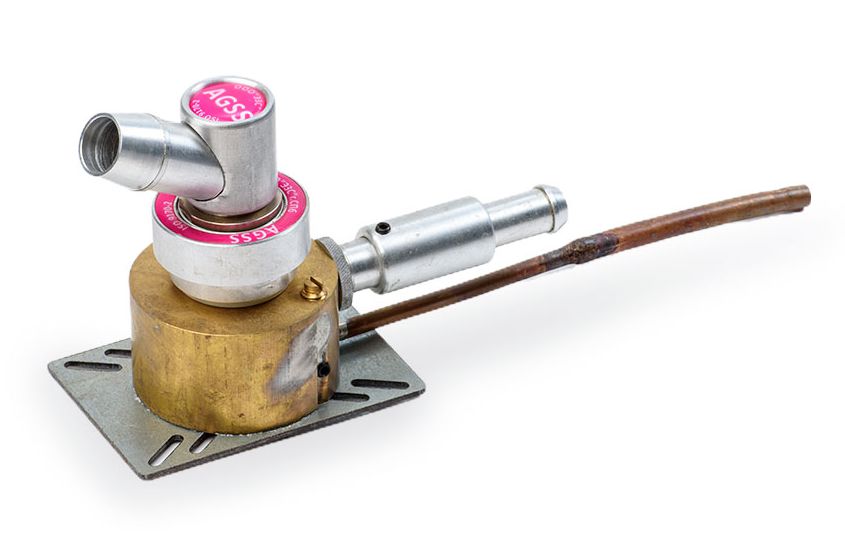

Эксплуатация AGSS системы.

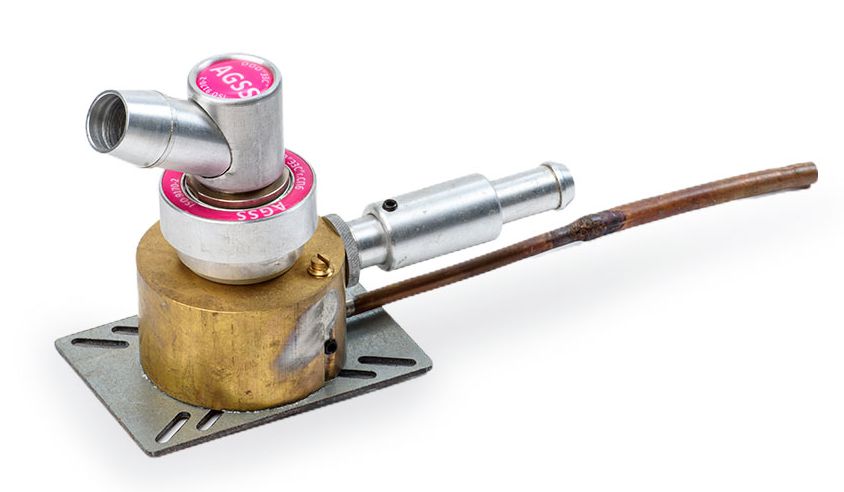

AGSS система спроектирована как клапанный модуль, устанавливается в медицинскую консоль или клапанную розетку.

• Шланг маски пациента надевается на штекер AGSS.
• Включение AGSS осуществляется установкой штекера в клапан.
• Выключение AGSS выполняют нажатием на нажимное кольцо клапана (с одновременным освобождением штекера).
• Регулировку расхода выполняют однократно при пусконаладке путем поворота регулировочного жиклера.

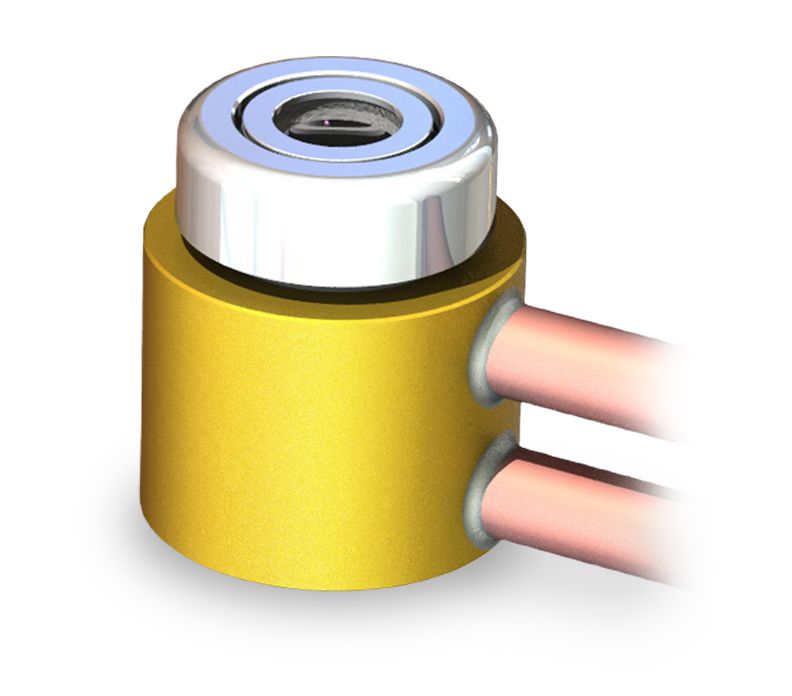

Клапанная система AirMotor.

Принцип работы.

Система AirMotor является двухконтурной. По внутреннему контуру клапана в пневмоинструмент через вставленный быстроразъемный штекер подается сжатый воздух, а по внешнему контуру клапана из инструмента отводится отработанный газ в вентиляционную магистраль.

Подключение системы выполняется входной магистралью сжатого воздуха Ду 10 мм и выходной магистралью Ду 15мм. Давление в магистрали сжатого воздуха 8 Бар. Для предотвращения обратного тока воздуха из вентиляционной магистрали во внешний контур AirMotor устанавливается обратный клапан.

Также вы можете заказать

Дополнительное оборудование для газовой секции.

1. Клапаны газовые (кислород, вакуум, сжатый воздух, закись азота, углекислый газ).
2. Штекеры газовые (кислород, вакуум, сжатый воздух, закись азота, углекислый газ).
3. Комплект клапана со штекером.
4. Ремонтный комплект газового клапана.
5. Сервисное запорное устройство в составе газового клапана (обратный клапан).
6. Дополнительный вход в основание клапана (проходной клапан).
7. Вентиль для аварийного отключения газовой магистрали (сжатый воздух, закись азота, вакуум, углекислый газ).
8. Вентиль для аварийного отключения газовой магистрали (кислород).
9. Устройство для отвода наркотических газов (эжекционное).
10. Индикатор давления в газовой магистрали (манометр, вакуумметр).
