Медицинские разделительные трансформаторы ТР и ТРТ.
Медицинские разделительные трансформаторы
Продажа электрического оборудования со склада (СПб, Москва, Челябинск, Казань) от производителя, производство на заводах и поставки.
Прайс-листы с ценами на медицинские разделительные трансформаторы ТР и ТРТ запрашивайте в отделе медицинского оборудования.
 Трансформатор в корпусе "Стандарт". |
 Трансформатор в корпусе "Стойка". |
Разделительный трансформатор ТР и ТРТ с контролем изоляции широко применяется в медицине с целью создания безопасной IT-сети.
|
|
Технические характеристики медицинских разделительных трансформаторов.
| Сопротивление изоляции, не менее | 300 МОм |
| Допустимое фазное входное напряжение (максимальное) | 255 В |
| Напряжение контроля изоляции между первичной и вторичной обмотками | 4 кВ |
| Тест контроля изоляции | 50 кОм |
| Время срабатывания системы контроля изоляции | 1- 2 с |
| Температурный диапазон эксплуатации | 0 +40°С |
| Шумность трансформатора, не более | 50 дБ |
| Исполнение корпуса | от IP21 до IP54 |
| Перегрузочная способность до | 60% в течение 60 мин., 40% в течение 120 мин. |
| Использование витого магнитопровода с распределённым зазором обеспечивает КПД | До 98% |
Разделительные трансформаторы с контролем изоляции в корпусе СТАНДАРТ.
| Наименование | Р max, ВА |
Габариты корпуса (ШхВхГ), мм |
Вес, кг |
| Трансформаторы однофазные (U вх. = 220 В, 50/60 Гц, U вых. = 220 В ±5%, 50/60 Гц) |
|||
| ТР – 63М | 63 | 310х395х150 | 5 |
| ТР – 400М | 440 | 330х800х310 | 9 |
| ТР – 600М | 660 | 330х800х310 | 12 |
| ТР – 1000М | 1 200 | 330х800х310 | 15 |
| ТР – 2000М | 2 200 | 330х1200х310 | 20 |
| ТР – 3000М | 3 500 | 330х1200х310 | 32 |
| ТР – 4000М | 4 400 | 330х1200х310 | 49 |
| ТР – 5000М | 5 500 | 330х1800х310 | 52 |
| ТР – 6000М | 6000 | 330х1800х310 | 57 |
| ТР – 7000М | 7 000 | 330х1800х310 | 60 |
| ТР – 8000М | 8 000 | 330х1800х310 | 70 |
| ТР – 9000М | 9 000 | 500х1500х300 | 75 |
| ТР – 10000М | 10 500 | 500х1500х300 | 80 |
| ТР – 12000М | 12 500 | 500х1500х300 | 100 |
| ТР – 15000М | 15 000 | 500х1500х300 | 125 |
| ТР – 16000М | 16 000 | 500х1500х300 | 135 |
| Трансформаторы трёхфазные (U вх. = 380/220 В, 50/60 Гц, U вых. = 380/220 В или 220/127 В ±5%, 50/60 Гц) (U вых. варианты: 1. Линейное 380 В / Фазное 220 В. 2. Линейное 220 В / Фазное 127 В.) |
|||
| ТРТ – 1500М | 1 500 | 500х800х300 | 25 |
| ТРТ – 2000М | 2 200 | 500х800х300 | 35 |
| ТРТ – 2500М | 2 500 | 500х800х300 | 40 |
| ТРТ – 3000М | 3 600 | 500х800х300 | 44 |
| ТРТ – 4000М | 4 000 | 500х800х300 | 50 |
| ТРТ – 5000М | 5 000 | 500х1200х300 | 55 |
| ТРТ – 6000М | 6 600 | 500х1200х300 | 60 |
| ТРТ – 7000М | 7 000 | 500х1200х300 | 70 |
| ТРТ – 8000М | 8 000 | 500х1200х300 | 80 |
| ТРТ – 9000М | 9 000 | 600х1500х300 | 85 |
| ТРТ – 10000М | 10 500 | 600х1500х300 | 90 |
| ТРТ – 12000М | 12 000 | 600х1500х300 | 150 |
| ТРТ – 15000М | 16 500 | 600х1500х300 | 150 |
| ТРТ – 16000М | 17 000 | 600х1500х300 | 180 |
| ТРТ – 20000М | 21 000 | 600х1800х400 | 180 |
| ТРТ – 25000М | 25 000 | 600х1800х400 | 250 |
| ТРТ- 30000М | 30 000 | 600х1800х400 | 280 |
| ТРТ- 35000М | 35 000 | 600х1800х400 | 300 |
| ТРТ- 40000М | 40 000 | 600х1800х400 | 370 |
| ТРТ – 50000М | 50 000 | 800х1800х400 | 500 |
| ТРТ – 63000М | 63 000 | 800х1800х400 | 600 |
| ТРТ-100000М | 100 000 | 800х1800х400 | 720 |
| ТРТ-120000М | 120 000 | 1200х2000х600 | 800 |
Трехфазные трансформаторы с контролем изоляции выпускаются в следующих вариантах (по желанию заказчика):
- С выходным линейным напряжением 220 В (потребители подключаются между фазами).
- С выходным напряжением 380 В - линейное / 220 В - фазное.
Цены на разделительные трансформаторы запрашивайте в отделе медицинского оборудования.
Разделительные трансформаторы с контролем изоляции в корпусе СТОЙКА.
| Наименование | Р max, ВА |
Габариты корпуса (ШхВхГ), мм |
Вес, кг |
| Трансформаторы однофазные (U вх. = 220 В, 50/60 Гц, U вых. = 220 В ±5%, 50/60 Гц) |
|||
| ТР – 400М | 440 | 330х800х310 | 35 |
| ТР – 600М | 660 | 330х800х310 | 40 |
| ТР – 1000М | 1 200 | 330х800х310 | 45 |
| ТР – 2000М | 2 200 | 330х800х310 | 50 |
| ТР – 3000М | 3 500 | 330х800х310 | 55 |
| ТР – 4000М | 4 400 | 330х800х310 | 60 |
| ТР – 5000М | 5 500 | 330х800х310 | 65 |
| ТР – 6000М | 6 000 | 330х1200х310 | 80 |
| ТР – 7000М | 7 000 | 330х1200х310 | 85 |
| ТР – 8000М | 8 000 | 330х1200х310 | 90 |
| ТР – 9000М | 9 000 | 500х1200х300 | 95 |
| ТР – 10000М | 10 500 | 500х1200х300 | 100 |
| ТР – 12000М | 12 500 | 500х1200х300 | 110 |
| ТР – 15000М | 15 000 | 500х1200х300 | 120 |
| ТР – 16000М | 16 000 | 500х1200х300 | 130 |
| Трансформаторы трёхфазные (U вх. = 380/220 В, 50/60 Гц, U вых. = 380/220 В или 220/127 В ±5%, 50/60Гц) |
|||
| ТРТ – 1500М | 1 500 | 500х800х300 | 60 |
| ТРТ – 2000М | 2 200 | 500х800х300 | 65 |
| ТРТ – 2500М | 2 500 | 500х800х300 | 70 |
| ТРТ – 3000М | 3 600 | 500х800х300 | 78 |
| ТРТ – 4000М | 4 000 | 500х800х300 | 85 |
| ТРТ – 5000М | 5 000 | 500х800х300 | 95 |
| ТРТ – 6000М | 6 600 | 500х800х300 | 100 |
| ТРТ – 7000М | 7 000 | 500х1200х300 | 105 |
| ТРТ – 8000М | 8 000 | 500х1200х300 | 110 |
| ТРТ – 9000М | 9 500 | 500х1200х300 | 115 |
| ТРТ – 10000М | 10 500 | 500х1200х300 | 120 |
| ТРТ – 12000М | 12 000 | 500х1200х300 | 125 |
| ТРТ – 15000М | 16 500 | 500х1200х300 | 140 |
| ТРТ – 16000М | 17 000 | 500х1200х300 | 150 |
| ТРТ – 20000М | 21 000 | 600х1800х400 | 160 |
| ТРТ – 25000М | 25 000 | 600х1800х400 | 215 |
| ТРТ – 30000М | 30 000 | 600х1800х400 | 225 |
| ТРТ – 35000М | 35 000 | 600х1800х400 | 230 |
| ТРТ – 40000М | 40 000 | 600х1800х400 | 260 |
| ТРТ – 50000М | 50 000 | 800х1800х400 | 280 |
| ТРТ – 63000М | 63 000 | 800х1800х400 | 330 |
| ТРТ – 80000М | 80 000 | 800х1800х400 | 390 |
| ТРТ – 100000М | 100 000 | 800х1800х400 | 480 |
Трехфазные трансформаторы с контролем изоляции выпускаются в следующих вариантах (по желанию заказчика):
- С выходным линейным напряжением 220 В (потребители подключаются между фазами).
- С выходным напряжением 380 В - линейное / 220 В - фазное.
Цены на разделительные трансформаторы запрашивайте в отделе медицинского оборудования.
Дополнительное оборудование.
В медицинские разделительные трансформаторы возможна установка дополнительных модулей, расширяющих функциональность оборудования под не типовые требования заказчика или условия проекта.
Дополнительные опции для разделительных трансформаторов с контролем изоляции.
- Узел подключения к системе «Диспетчер» (система автоматизации инженерных систем, интеграция в единую компьютерную сеть учреждения).
- Система поиска повреждений изоляции IT-сети. Предназначена для определения линии нагрузки, в которой происходит утечка тока сверх установленного значения.
- Встроенный вольтметр для индикации входного напряжения медицинского трансформатора. Устанавливается на дверцу шкафа трансформатора.
- Встроенный амперметр для индикации тока нагрузки по каждой фазе. Устанавливается на дверцу шкафа трансформатора.
- Встроенный в корпус трансформатора пост контроля (ПДК).
- Модуль подключения ИБП с ручным BY PASS. Используется для ручного исключения ИБП из цепи питания с одновременным включением обходной цепи (BY PASS) в некоторых схемотехнических решениях.
- Транспортное крепление для горизонтальной перевозки трансформатора.
- Возможность настенного крепления трансформатора.
Качество продукции обеспечивается следующими мерами:
- Габарит корпуса трансформатора подбирается исходя из требования естественного охлаждения трансформатора.
- Экранирующая обмотка улучшает качество вторичной сети.
- Отклонение выходного напряжения не превышает 4%.
- Система контроля изоляции и отходящих линий сигнализирует об отклонении основных параметров трансформатора и IT-сети.
- Возможность подключения до 6 ПДК к каждому трансформатору.
- Ограничение пусковых токов трансформатора обеспечивается системой плавного пуска.
- При расчёте трансформатора закладывается высокая перегрузочная способность.
- Шумность изделия в пределах установленных нормативов.
- При производстве трансформаторов заводом "Энергозащитные системы" используется витой магнитопровод с распределённым зазором и медные обмотки, что позволяет значительно снизить потери мощности.
Системы защиты и контроля:
- Защита от сверхтоков в обмотках при аварии потребителя обеспечивается установкой автоматов защиты на входе и выходе .
- Ограничение значения пусковых токов при включении трансформатора обеспечивается системой ограничения пускового тока.
- При длительной перегрузке (нагреве) трансформатора система контроля температуры трансформатора выдает сигнал на желтый индикатор «АВАРИЯ» на лицевой панели изделия и на пост дистанционного контроля ПДК .
- С целью контроля состояния изоляции IT – сети, система контроля изоляции осуществляет непрерывный мониторинг сети нагрузки. В случае снижения значения сопротивления изоляции ниже установленного значения (50 кОм), система контроля выдает сигнал «НАРУШЕНИЕ ИЗОЛЯЦИИ» на желтый индикатор «АВАРИЯ» на лицевой панели изделия и на ПДК.
- Измерение величины нагрузки трансформатора обеспечивает система контроля рабочего тока. Система выдает аварийный сигнал о перегрузке трансформатора на желтый индикатор «АВАРИЯ» на лицевой панели изделия и на ПДК.
 Трансформаторы в корпусе "Стойка". |

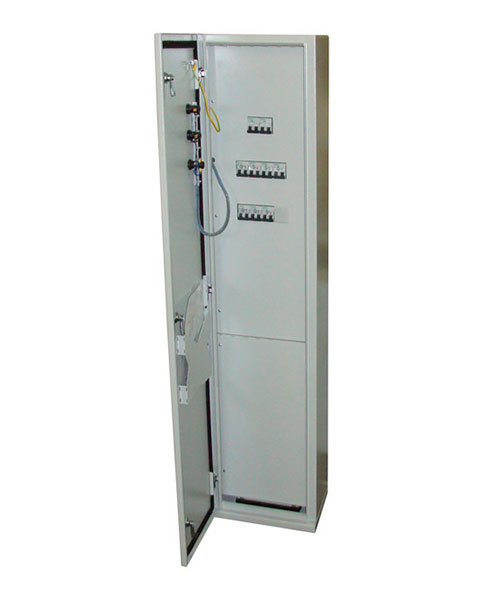

 Медицинский трансформатор ТР-ххххМ с защитной панелью |

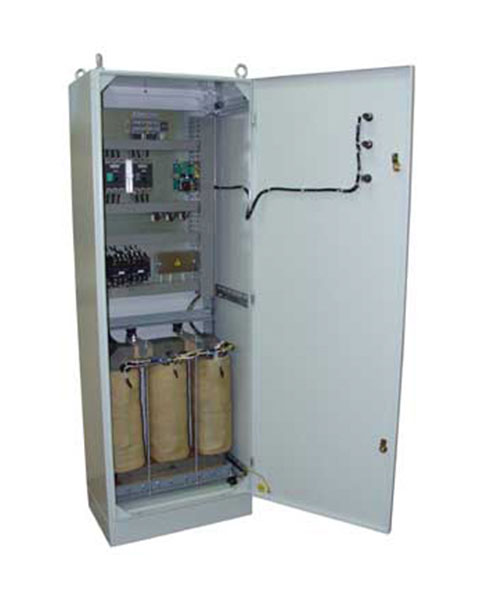

 Разделительный трансформатор большой мощности в шкафу |
 Трансформатор в корпусе "Стандарт". |
