Электрощит встраиваемый (ЭЩР-О-ВС, ЭЩР-О-6С-ВС, ЭЩР-О-6Т-ВС, ЭЩР-Ф-ВС, ЭЩР-Ф-А-ВС, ОЩР-П-ТК-ВС, ОЩР-П-СК-ВС, ОЩР-П-2К-ВС, ЭЩР-З-3-ВС).

• Щитки операционные встраиваемые ЭЩР-О-6 –ВС и ЭЩР-О-6К-ВС.
• Щитки операционные встраиваемые ЭЩР-О-6Т–ВС и ЭЩР-О-6С-ВС.
• Электрощитки питания места пациента ЭЩР-О-2П-ВС, ЭЩР-О-2Т-ВС и ЭЩР-О-2ТК-ВС.
• Щиток физиотерапевтический встраиваемый ЭЩР-Ф-3-ВС.
• Щиток физиотерапевтический групповой встраиваемый - ЭЩР-Ф-А-ВС.
• Панели розеточные ЭЩР-П-ТК-ВС-МЕТ, ЭЩР-П-СК-ВС-МЕТ, ЭЩР-П-2К-ВС-МЕТ.
• Панель розеточная ЭЩР-П-6К-ВС.
• Щитки и розетки заземления встраиваемые ЭЩР-З-3-ВС, ЗР-1.

Щиты операционные встраиваемые ЭЩР-О-6 –ВС и ЭЩР-О-6К-ВС.

Розеточный щиток ЭЩР-О-6-ВС предназначен для подключения конечных потребителей электрической энергии второй группы по ГОСТ 50571.28-2006 к электросети напряжением 220В 50 Гц. Согласно требованиям инструкции РТМ-42-2-4-80 «… В помещениях операционных должно быть установлено по два электрощита на каждый операционный стол с комплектом розеток с заземляющими контактами. Щитки должны подключаться к вторичной обмотке разделительного трансформатора и устанавливаться на стенах на высоте 1,6 м от пола до низа электрощита…».

Конструктивно ЭЩР-О-6-ВС представляет собой встраиваемый в стеновую нишу щит в корпусе IP 54 с металлической либо пластиковой лицевой панелью, с шестью евро-розетками, с тремя автоматическими выключателями со светодиодной индикацией наличия питания по каждой из фаз. Розетки щита разведены на фазы попарно.

Для защиты электропроводки от перегрузки и замыканий в щит установлены однополюсные, либо двухполюсные (по заявке заказчика) автоматические выключатели номиналом 16А. Подключение щита к электросети выполняется через кабельный канал в стене.

Для оперативного подключения оборудования кабинета или палаты к системе заземления выпускается модификация операционного щита с тремя оперативными зажимами заземления ЭЩР-О-6К-ВС.

Аналогично ЭЩР-О-6-ВС-МЕТ изготавливаются ЭЩР-О-2-ВС-МЕТ и ЭЩР-О-3-ВС-МЕТ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЩР-О-6-ВС, ЭЩР-О-6К-ВС:

Щиты операционные встраиваемые ЭЩР-О-6Т–ВС и ЭЩР-О-6С-ВС.

Встроенный розеточный щиток ЭЩР-О-6Т-ВС.

Операционный щиток ЭЩР-О-6С-ВС предназначен для обеспечения электропитанием потребителей общей мощностью до 16КВА (шесть однофазных розеток на ток 16А суммарной мощностью до 9КВА и один силовой разъем на ток 32А мощностью до 7КВА включительно). Для защиты линий ЭЩР-О-6С-ВС оснащен тремя автоматами номиналом 16А и двухполюсным автоматом номиналом 32А. Щиток выполнен в корпусе IP 54 с металлической либо пластиковой лицевой панелью, со световой индикацией наличия питания. Розеточный щиток ЭЩР-О-6С-ВС устанавливается в стеновую нишу и подключается к электросети внутренним способом через кабельный канал в стене.   Для подключения к сети электропитания трехфазных потребителей мощностью до 3КВА на фазу предприятием выпускается операционный щит модификации ЭЩР-О-6Т-ВС, оснащенный трехфазной и шестью однофазными евро-розетками. Защита линий ЭЩР-О-6Т-ВС обеспечивается автоматическими выключателями номиналом 16А.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЩР-О-6Т-ВС, ЭЩР-О-6М-ВС:

Все операционные электрощиты предназначены для эксплуатации в однофазных сетях (220В, 50Гц), трехфазных сетях с глухозаземленной нейтралью (3800В, 50Гц), трехфазных сетях (380/220В) с изолированной нейтралью (IT-сеть) или однофазных сетях (220/127В) с изолированной нейтралью (IT-сеть).

В закрытом состоянии при отключенных приборах нагрузки все операционные электрощиты допускают влажную обработку согласно требованиям СанПиН 5179-90.


Электрощитки питания места пациента встраиваемые ЭЩР-О-2П-ВС, ЭЩР-О-2Т-ВС и ЭЩР-О-2ТК-ВС.

Щиток розеточный места пациента ЭЩР-О-2П-ВС.

Электрощиток ЭЩР-О-2П-ВС предназначен для подключения к медицинской IT системе однофазных потребителей электрической энергии напряжением 220В 50Гц непосредственно у места лечения пациента в соответствии с требованиями ГОСТ 50571.28. ЭЩР-О-2П-ВС представляет собой встраиваемый щит в корпусе IP 54 с металлической либо пластиковой лицевой панелью, устанавливаемый в стеновую нишу. Для подключения потребителей ЭЩР-О-2П-ВС оборудован двумя однофазными евро-розетками, двумя двухполюсными автоматами, и светодиодной индикацией наличия питания. Подключение щита к линии электропитания выполняется внутренним способом через кабельный канал в стене.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЩР-О-2П-ВС:

• Для подключения трехфазного медицинского оборудования, в том числе флюоографов, рентгенаппаратов, томографов выпускает модификацию щита ЭЩР-О-2Т-ВС, дополнительно оснащенную трехфазной розеткой и трехполюсным автоматом на номинальный ток 16А (или 32А по заявке заказчика).
• Модификация щита ЭЩР-О-2ТК-ВС дополнительно оснащается двумя клеммами оперативного заземления.
  Это позволяет быстро и удобно заземлять стойки с передвижным оборудованием.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОЩИТКА ЭЩР-О-2Т-ВС, ЭЩР-О-2ТК-ВС:

Исполнение щитов (IP54) позволяет проводить регулярную влажную обработку всех поверхностей, используемых при работе, согласно требованиям СанПиН 5179-90 (при отключенных приборах нагрузки).

Щит физиотерапевтический встраиваемый ЭЩР-Ф-3-ВС.

Встраиваемый щит ЭЩР-Ф-3-ВС подключается к электросети внутренним способом через кабельный канал в стене.

Имеется светодиодная индикация наличия питания. На лицевой панели щита установлены три оперативных зажима для подключения оборудования к защитному заземлению.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОЩИТА ЭЩР-Ф-3-ВС:

Щиток физиотерапевтический групповой встраиваемый - ЭЩР-Ф-А-ВС.

Электрощит физиотерапевтический групповой ЭЩР-Ф-А-ВС предназначен для группового подключения потребителей электрической энергии первой группы согласно ГОСТ 50571 приложение «В» (например, физиотерапевтические кабинеты, родильные, процедурные, терапевтические, травматологические и иные медицинские кабинеты).

Конструктивно ЭЩР-Ф-А-ВС представляет собой щит в корпусе с металлической либо пластиковой лицевой панелью, выполненный степенью защиты IP54 или IP31. ЭЩР-Ф-А-ВС устанавливается в стеновую нишу.

Для защиты оборудования и персонала в соответствии с ГОСТ 50571.28-2006 щит оснащен входным дифференциальным автоматом с током отсечки 100мА, распределительной группой автоматов, цифровым вольтметром с переключателем фаз и долговечным светодиодным индикатором наличия питания. Группы автоматических выключателей закрыты защитными окнами.

Например, для подключения типовой группы из 8 потребителей в групповой физиотерапевтический щит ЭЩР-Ф-А8-ВС стандартно устанавливается дифференциальный автомат 63А 100мА и восемь однополюсных групповых автоматических выключателей номиналом 16А.

Также изготавливаем ЭЩР-Ф-А-ВС в другой комплектации согласно заявке заказчика.

Панели розеточные встраиваемые ЭЩР-П-ТК-ВС-МЕТ, ЭЩР-П-СК-ВС-МЕТ, ЭЩР-П-2К-ВС-МЕТ.

Панель розеточная ЭЩР-П-СК-ВС решает вопрос подключения мощных однофазных потребителей таких, как томограф, флюрограф и рентгенаппарат. Потребление этого оборудования может достигать 30А, в то время как максимальный ток стандартной розетки составляет 16А.

Панель конструктивно представляет электрощит встроенного исполнения в корпусе IP 54 с металлической (индекс "-МЕТ") либо пластиковой лицевой панелью, с установленными на лицевой панели стандартным однофазным силовым разъемом и зажимом оперативного заземления. Силовой разъем рассчитан на рабочий ток 32А и оборудован контактом заземления.

При установке ЭЩР-П-СК-ВС монтируется в нишу или в окно стеновой сэндвич-панели.

Применение ЭЩР-П-СК-ВС – эффективное решение по подключению потребителей.


• Для подключения отдельных однофазных потребителей в операционных кабинетах разработана
  панель розеточная ЭЩР-П-2К-ВС-МЕТ.
  Панель конструктивно представляет электрощит встроенного исполнения в корпусе IP 54 с металлической либо пластиковой лицевой панелью, с установленными на лицевой панели двумя однофазным розетками IP54 и зажимом оперативного заземления. Каждая розетка имеет подключение к индивидуальной линии электропитания. Рабочий ток розеток 16А. При установке ЭЩР-П-2К-ВС монтируется в стеновую нишу или окно стеновой сэндвич-панели.



Панель розеточная ЭЩР-П-6К-ВС-МЕТ.

        Панель розеточная ЭЩР-П-6К-ВС-МЕТ.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПАНЕЛИ ЭЩР-О-6К-ВС:

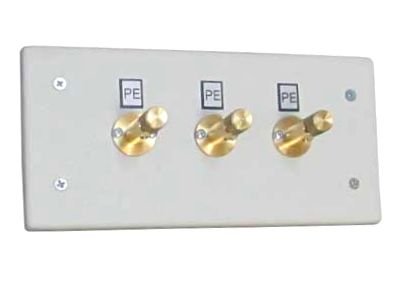

Щиток заземления встраиваемый ЭЩР-З-3–ВС.

         Встроенный щиток заземления.

ЭЩР-З-3-ВС предназначен для подключения трех одиночных проводов заземления электрооборудования или металлоконструкций к линии заземления.

Конструктивно щит заземления ЭЩР-З-3-ВС представляет собой щит в корпусе IP 54 с металлической либо пластиковой лицевой панелью, встраиваемый в нишу габаритом 230х110х70 мм с зажимами оперативного заземления. Подключение к шине земли – внутреннее через кабельный канал в стене.

Для соединения с одиночными проводами заземления электрооборудования клемма заземления выполнена в виде втулочного зажима с боковым отверстием. Для предотвращения проскальзывания в пальцах на винт зажима нанесена насечка.

Розетка заземления ЗР-1.

ЗР-1 (РЗ-01).

Представляет собой розетку стандартного формата для скрытого монтажа с инсталлированным зажимом заземления, позволяющую обеспечивать подключение дополнительного проводника заземления.

Предназначена для подключения одиночного провода заземления электрооборудования и металлоконструкций к линии заземления (технологическое, функциональное заземление) в медицинских помещениях первой и второй групп согласно приложению «В» ГОСТ 50571 (операционные кабинеты, палаты интенсивной терапии, реанимационные палаты, физиотерапевтические, процедурные, терапевтические, послеоперационные палаты, родильные отделения, кабинеты рентгеноскопии и томографии).

ЗР-1 позволяет подключить провод сечением до 10 мм². Сопротивление изоляции не менее 300 Мом. Розетка оборудована втулочным разъемом с боковым отверстием. Внешнее подключение производится гибким проводом с наконечником-гильзой в боковое отверстие зажима. Внутреннее подключение ЗР-1 выполняется с помощью кабельного наконечника (отверстие 6,5 мм). Исполнение ЗР-1 позволяет проводить регулярную влажную обработку ее поверхности согласно требованиям СанПиН 5179-90.

Розетка заземления стандарта DIN.

Современная альтернатива традиционному зажиму заземления - применение розетки ЗР-1-DIN и соответствующего штекера "Штекер заземления DIN". Эта серия заземлений соответствует стандарту DIN 13260-2 и имеет ряд пользовательских преимуществ при эксплуатации.
