Пневмораспределители 3-х линейные 3/2 П-Р13 Э и П-Р13 П с пневматическим и электропневматическим управлением.

Пневмораспределитель трехлинейный П-Р13Э с электропневматическим управлением. Пневмораспределитель трехлинейный П-Р13П с пневматическим управлением.		Серия двухпозиционных трехлинейных пневмораспределителей П-Р13..П и П-Р13..Э с большими диаметрами условных проходов рассчитана на работу с цилиндрами больших диаметров (до 250 мм), обеспечивая высокие скорости перемещения штока цилиндра. Распределители П-Р13...П - 3-х линейные с условным проходом (Ду) 12, 16, 20, 25, 32, 40 мм, двухпозиционные, с пневматическим односторонним управлением и пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения. Распределители П-Р13...Э - 3-х линейные с условным проходом (Ду) 12, 16, 20, 25, 32, 40 мм, двухпозиционные, с электропневматическим односторонним управлением и пружинным возвратом в исходное положение предназначены для изменения направления потока сжатого воздуха в пневмоприводах различного назначения. Конструкции распределительного устройства: клапанного типа. Присоединение:    - стыковое, с плитой и нижним (трубы вниз) расположением отверстий;    - резьбовое К3/8”, К1/2”, К3/4”, К1”, К1¼”, К1½” с плитой и боковым      (трубы в стороны) расположением отверстий. Рабочая среда - сжатый воздух, очищенный не грубее 10 класса загрязненности по ГОСТ 17433 содержащий распыленное масло вязкостью от 10 до 35 мм2/с (сСт) при температуре 50°С. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150. Виброустойчивость и вибропрочность соответствуют I степени жесткости по ГОСТ 28988.   П-Р13П-40/10 П-Р13П-40/10-01   П-Р13Э-40/10 П-Р13Э-40/10-01

Основные характеристики двухпозиционных трехлинейных пневмораспределителей П-Р13П
с пневматическим управлением.

Основные характеристики двухпозиционных трехлинейных пневмораспределителей П-Р13Э
с электропневматическим управлением.

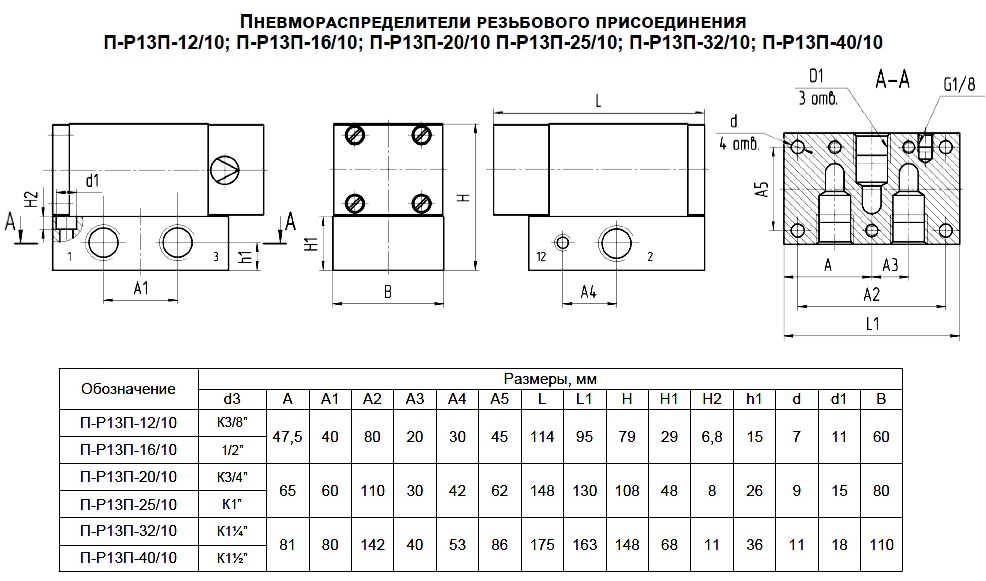

Габаритные и присоединительные размеры пневмораспределителей П-Р13П.

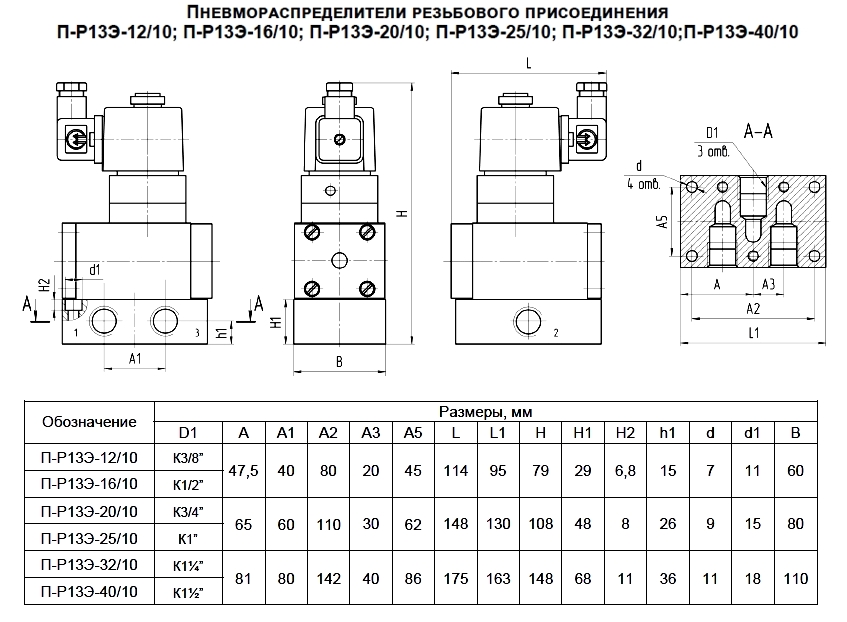

Габаритный чертеж пневмораспределителей П-Р13П.	Габаритный чертеж пневмораспределителей П-Р13П-01.	Габаритный чертеж пневмораспределителей П-Р13Э.	Габаритный чертеж пневмораспределителей П-Р13Э-01.

Пневмосхемы пневмораспределителей П-Р13П, П-Р13П-01, П-Р13Э, П-Р13Э-01.

Пневмораспределитель П-Р13П, П-Р13П-01, пневмосхема.	Пневмораспределитель П-Р13Э, П-Р13Э-01, пневмосхема.

Устройство и работа двухпозиционных трехлинейных пневмораспределителей П-Р13 П и П-Р13 Э.

В качестве распределительного органа используется клапанный узел с эластичными уплотнениями, который размещен в корпусе и удерживается в исходном положении пружиной.
В монтажной плите выполнены каналы: (2) - выходной, (3) - атмосферный, (1) - питания, (12) - управления с резьбовыми отверстиями для подсоединения внешних пневмолиний.
Цифры, заключенные в скобках, соответствуют маркировке отверстий на изделие и нумерации каналов на условном графическом обозначении.
Распределители изготавливаются нормально - закрытого исполнения, но могут быть использованы как нормально - закрытые (НЗ), так и нормально - открытые (НО).

Принцип работы пневмораспределителей П-Р13...П с пневматическим односторонним управлением.

Для пневмораспределителей НЗ исполнения давление питания подводится к отверстию (1). В исходном положение канал питания (1) отсечен от выходного канала (2), который соединен с атмосферным каналом (3).
Для пневмораспределителей НО исполнения, давление питания подается к отверстию (3). В исходном положении канал питания (3) соединен с выходным каналом (2), а канал (1) - с атмосферой.
При подаче давления управления через канал (12), сжатый воздух перемещает клапанный узел, при этом выходной канал соединяется с каналом питания, а атмосферный канал отсекается.
После снятия давления управления клапанный узел возвращаются в исходное положение.

Принцип работы пневмораспределителей П-Р13...Э с электропневматическим односторонним управлением.

На корпусе распределителя закреплен 3-хлинейный пневмораспределитель с электромагнитным управлением ПЭК3-2,5-21 (клапан пилот), который присоединяется к сети через эл. контактный разъем.

Клапан пилот имеет устройство для ручного дублирования электрического сигнала.
Степень защиты - IP65 по ГОСТ 14254.
При подаче электрического сигнала срабатывает клапан пилот, при этом выходной канал (2) соединяется с каналом питания, а атмосферный канал отсекается.
После снятия сигнала клапанный узел возвращается в исходное положение.
При использовании распределителя по схеме НО исполнения, назначение отверстий (1) и (3) меняются. При этом необходимо переходную плиту, совместно с клапаном пилотом, развернуть на 180°.

Пневмораспределители могут быть установлены в любом пространственном положении.

При монтаже распределитель крепится четырьмя винтами. Перед монтажом необходимо:
   - отсоединить корпус от плиты;
   - закрепить плиту на изделии винтами;
   - установить корпус на плиту и закрепить его.

Распределители стыкового исполнения для присоединения к пневмосистеме устанавливают с помощью четырех винтов на специальную плиту с выполненными в ней рабочими каналами. Уплотнение рабочих каналов обеспечивается резиновыми кольцами (входят в комплект поставки), которые установлены в цековках основания распределителя.

Пример записи при заказе.

Распределителя с пневматическим управлением, резьбового способа присоединения пневмолиний
с условным проходом 25 мм, климатического исполнения УХЛ, категории размещения 4:

ПНЕВМОРАСПРЕДЕЛИТЕЛЬ П-Р13П-25/10 УХЛ 4
